EC Insulator Jiangxi Co., Ltd. Xitoyda 750 kva quruq turdagi transformatorning eng ishonchli ishlab chiqaruvchilari va yetkazib beruvchilaridan biri hisoblanadi. Katta tajribaga ega bo'lgan holda, biz yuqori sifatli maxsus xizmatni taklif qilishga sodiqmiz. Iltimos, Xitoyda ishlab chiqarilgan 750 kva quruq turdagi transformatorni fabrikamizdan ulgurji xarid qiling.

Mahsulot taqdimoti

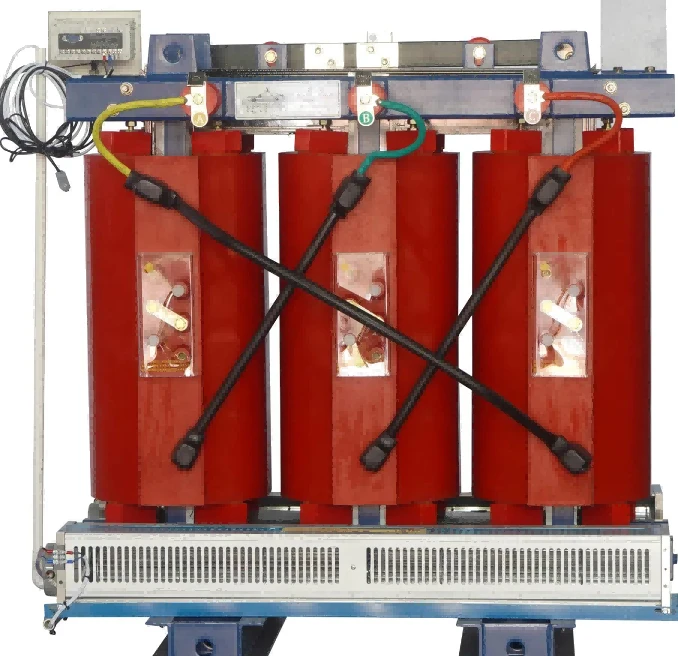

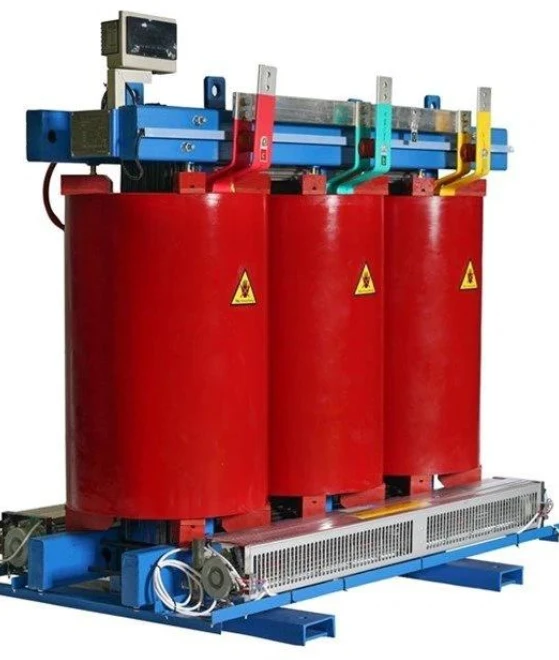

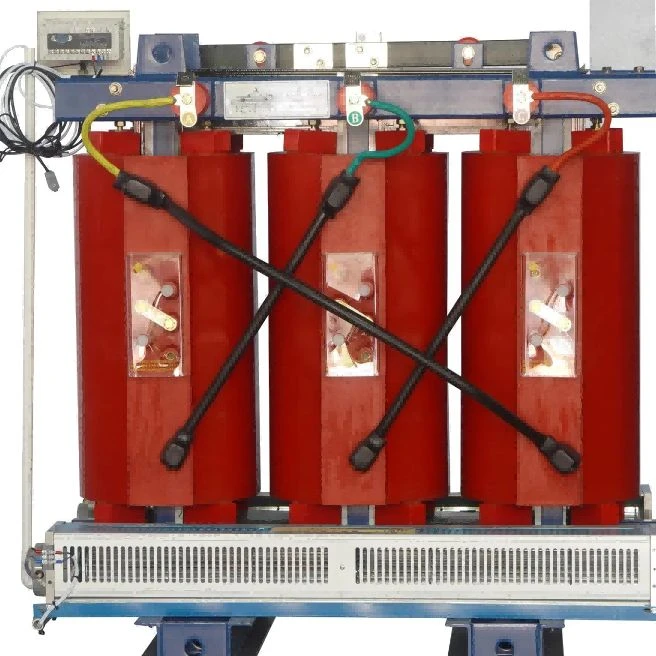

750 kVA quruq turdagi transformator odatda sanoat va tijorat ob'ektlari uchun o'rta quvvatli quvvat manbai talab qilinadigan ichki tarqatish tizimlari uchun tanlanadi. Odatdagi ilovalar orasida ishlab chiqarish zavodlari, ofis binolari, shifoxonalar, ma'lumotlar markazlari va maxsus elektr xonalari bo'lgan boshqa loyihalar mavjud.

Ko'pgina qurilmalarda transformator quvvati hozirgi quvvat talabidan ko'proq aniqlanadi. Tanlash bosqichida uskunaning xarakteristikalari, ish jadvallari, kelajakdagi yukni kengaytirish va mavjud o'rnatish maydoni ham ko'rib chiqiladi.

Suyuq izolyatsiya o'rniga epoksi qatronli quyma izolyatsiyadan foydalangan holda, bu transformator odatda moyga botirilgan qurilmalar bilan bog'liq bo'lgan yog'ning oqishi bilan bog'liq muammolarni oldini oladi. Qattiq izolyatsiya tuzilishi, shuningdek, neftni tekshirish va almashtirish bilan bog'liq muntazam parvarishlash ishlarini kamaytiradi.

750kVA quruq turdagi transformator uchun kuchlanish nisbati, chastota, impedans kuchlanishi va ulanish guruhi kabi elektr parametrlarini ishlab chiqarishdan oldin tasdiqlash kerak. Ushbu tafsilotlar o'rash dizayniga, harorat ko'rsatkichlariga va mijozning tarqatish tarmog'iga mosligiga bevosita ta'sir qiladi.

Muhandislik dizayni va asosiy xususiyatlari

Transformatorning ishlashi magnit kontur, o'rash tartibi va izolyatsiya tizimi o'rtasidagi muvofiqlashtirishga bog'liq.

Yadro yig'ish uchun-donga yo'naltirilgan silikon po'lat plitalar ishlatiladi. Ishlab chiqarish jarayonida kesish jarayoni va stacking holati diqqat bilan nazorat qilinadi, chunki asosiy sifat yukni yo'qotmaslik, ish samaradorligi va akustik ishlashga-to'g'ridan-to'g'ri ta'sir qiladi.

O'rash qismi kislorod-bo'lmagan mis o'tkazgichlarni qabul qiladi. Oddiy o'tkazgich materiallari bilan solishtirganda, barqaror o'tkazuvchanlikka ega mis doimiy yuklash sharoitida oqim uzatish ko'rsatkichlarini saqlashga yordam beradi. O'rash strukturasi, shuningdek, qisqa tutashuv sharoitida mexanik kuchni hisobga olgan holda ishlab chiqilgan.

Bobin ishlab chiqarilgandan so'ng vakuumli epoksi qatronlar quyish jarayoni qo'llaniladi. Qatronlar o'ralgan sirtni shunchaki qoplash o'rniga, izolyatsiya bo'shliqlariga kirib boradi va qattiqlashgandan keyin ixcham qattiq struktura hosil qiladi. Ushbu bosqichda vakuum bosimini, qatron holatini va qattiqlashuv haroratini nazorat qilish muhimdir.

Ish holatini kuzatishni talab qiladigan ilovalar uchun PT100 harorat sensori o'rash fazalariga o'rnatilishi mumkin. Ish paytida to'plangan harorat ma'lumotlari texnik xizmat ko'rsatuvchi xodimlarga g'ayritabiiy harorat o'zgarishlarini erta bosqichda aniqlashga yordam beradi.

Ilovalar va o'rnatish shartlari

Ishlab chiqarish uskunalari bo'lgan zavodlar ushbu quvvat oralig'i uchun keng tarqalgan dastur sohalaridan biridir. Bunday loyihalarda muhandislar odatda motorni ishga tushirish oqimiga, yukning o'zgarishiga va quvvat elektron jihozlarining ta'siriga e'tibor berishadi.

Tijorat binolari va jamoat ob'ektlari ko'pincha turli xil ustuvorliklarga ega. Cheklangan elektr xona maydoni, ventilyatsiya tartibi, shovqin talablari va yong'indan himoya qilish qoidalari yakuniy o'rnatish rejasiga ta'sir qilishi mumkin.

Kasalxonalar va ma'lumotlar markazlari barqaror elektr ishlashini talab qiladi, chunki ulangan ko'plab tizimlar kutilmagan uzilishlarga toqat qila olmaydi. Shuning uchun transformatorni tanlash umumiy quvvat taqsimlash dizayni bilan birgalikda ko'rib chiqiladi.

Loyihani rejalashtirishda atrof-muhit sharoitlarini e'tiborsiz qoldirmaslik kerak. Harorat, namlik, balandlik va ifloslanish darajasi, ayniqsa, qirg'oqbo'yi hududlarida yoki sanoat hududlarida izolyatsiyani muvofiqlashtirish va sovutish ishiga ta'sir qilishi mumkin.

Ishlab chiqarish jarayoni va sifat nazorati

Ishlab chiqarish kiruvchi materiallarni tekshirish bilan boshlanadi. Silikon po'lat plitalar, mis o'tkazgichlar, epoksi qatron aralashmalari va izolyatsiya materiallari ustaxonaga kirishdan oldin tekshiriladi.

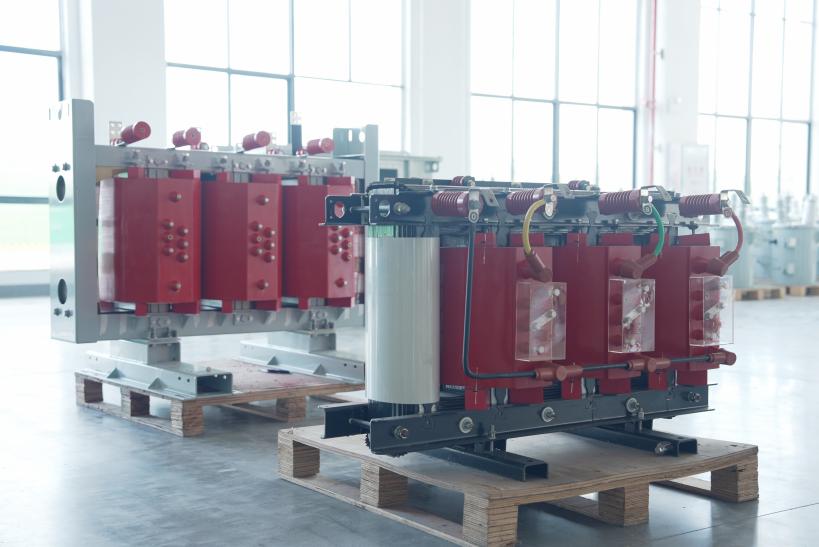

Materialni tasdiqlashdan so'ng, ishlab chiqarish jarayoni yadro yig'ish, rulon ishlab chiqarish, izolyatsiyani qayta ishlash va yakuniy yig'ish bilan davom etadi. Har bir bosqich o'z nazorat talablariga ega, chunki elektr ishlashi bir nechta ishlab chiqarish bosqichlarining to'g'riligiga bog'liq.

Vakuumli quyma quruq turdagi transformatorlarni ishlab chiqarishning muhim qismidir. Mutaxassislar o'rash strukturasi bo'ylab izolyatsiyaning mustahkamligini ta'minlash uchun jarayon davomida qatronlar harorati, vakuum sharoitlari va qotib qolish vaqtini kuzatib boradilar.

Yuk tashishdan oldin tayyor transformatorlar zavod sinovidan o'tadi. Standart tekshiruv elementlariga izolyatsiya qarshiligi, o'rash qarshiligi, kuchlanish nisbati, dielektrik qarshilik va harorat ko'tarilishi testlari kiradi.

Sinov natijalari sifatni kuzatish va mijozlarni ko'rib chiqish uchun ishlab chiqarish hujjatlari bilan birga qayd etiladi.

Texnik spetsifikatsiyalar

Element	Tavsif
Mahsulot turi	Quruq turdagi tarqatuvchi transformator
Nominal quvvat	750 kVA
Bosqich	Uch fazali
Chastotasi	50Hz / 60Hz
Birlamchi kuchlanish	Moslashtirilgan
Ikkilamchi kuchlanish	Moslashtirilgan
Izolyatsiya tizimi	Epoksi qatroni quyma izolyatsiyasi
Sovutish usuli	Tabiiy havo sovutish (AN)
Asosiy material	Don-yo'naltirilgan kremniy po'lat
O'rash materiali	Kislorod-Tekin mis
Izolyatsiya klassi	F / H sinfi
Harorat monitoringi	PT100 datchiklari
Amaldagi standart	IEC 60076

Qo'shimcha elektr parametrlari, jumladan, empedans kuchlanishi, vektor guruhi va muhofaza talablari loyiha shartlari asosida baholanadi.

Ishlab chiqarishni nazorat qilish va texnik yordam

Sifatni boshqarish faqat yakuniy tekshirish bosqichida emas, balki butun ishlab chiqarish jarayonida amalga oshiriladi.

Materiallarni tekshirish, jarayonni nazorat qilish va elektr sinovlari turli transformator birliklari o'rtasidagi muvofiqlikni saqlash uchun birlashtirilgan. Izolyatsiya sifati, montajning aniqligi va sinov natijalariga alohida e'tibor beriladi.

Xalqaro loyihalar uchun mijozlar o'rnatish yoki tasdiqlashdan oldin texnik fayllarni talab qilishlari mumkin. EC INSULATOR texnik ko'rib chiqish uchun texnik shartlar, chizmalar, sinov yozuvlari va boshqa tegishli hujjatlarni tayyorlashi mumkin.

Loyiha davomida aloqa asosan texnik ma'lumotlarni tasdiqlashga, dastlabki dizayn ma'lumotlari va yakuniy yetkazib berilgan uskunalar o'rtasidagi farqlardan qochishga qaratilgan.

Tez-tez so'raladigan savollar

Zavodimiz yangi jihozlarni qo'shishni rejalashtirmoqda. 750kVA mos yoki yo'qligini qanday bilishimiz mumkin?

Tegishli quvvat bino hajmiga emas, balki haqiqiy elektr yukiga bog'liq.
Misol uchun, motorli ishlab chiqarish uskunalari odatdagi ofis yuklariga qaraganda yuqori boshlang'ich oqimlarni yaratishi mumkin. Transformator nominalini tanlashdan oldin yukning xarakteristikalari, ish vaqti va kelajakda mumkin bo'lgan kengayish hisobga olinishi kerak.

Transformator turli kuchlanish tizimlari uchun ta'minlanishi mumkinmi?

Ha. Turli xil kuchlanish konfiguratsiyasi ishlab chiqarilishi mumkin.
Iste'molchilar odatda mahalliy tarmoq, jumladan, birlamchi kuchlanish, ikkilamchi kuchlanish, chastota va ulanish talablari haqida ma'lumot beradi. Muhandislik guruhi dizaynni yakunlashdan oldin ushbu tafsilotlarni ko'rib chiqadi.

Kotirovka uchun qanday ma'lumotlarni taqdim etish kerak?

Loyihaning asosiy ma'lumotlari transformator quvvati, kuchlanish darajasi, chastotasi, faza raqami va o'rnatish joyini o'z ichiga oladi.
Agar loyiha yuqori balandlik, yuqori harorat yoki ifloslangan muhit kabi maxsus sharoitlarni o'z ichiga olsa, qo'shimcha tafsilotlar texnik baholash uchun foydalidir.

Yetkazib berishdan oldin qanday testlar o'tkaziladi?

Har bir transformator jo'natishdan oldin tekshiriladi.
Muntazam zavod sinovlari izolyatsiya qarshiligi, o'rash qarshiligi, kuchlanish nisbati va dielektrik qarshilik sinovini o'z ichiga oladi. Sinov hisobotlari yuk hujjatlari bilan birga taqdim etilishi mumkin.
